ー 立体可視化／3Dサイネージソリューション
LEDアクティブ式3D表示システム
― 高精細・大画面・常設用途に対応 ―
4K対応 / 120Hz以上高速表示 / 2.4GHz RF無線同期（最大約110m）
ギガテックが提供する本システムは、
LEDディスプレイを用いたアクティブシャッター方式3D表示システムです。
単眼フル解像度表示、RF無線による安定同期、
工業用途設計により、業務利用に適した3D環境を構築します。
ギガテック方式の特長
01

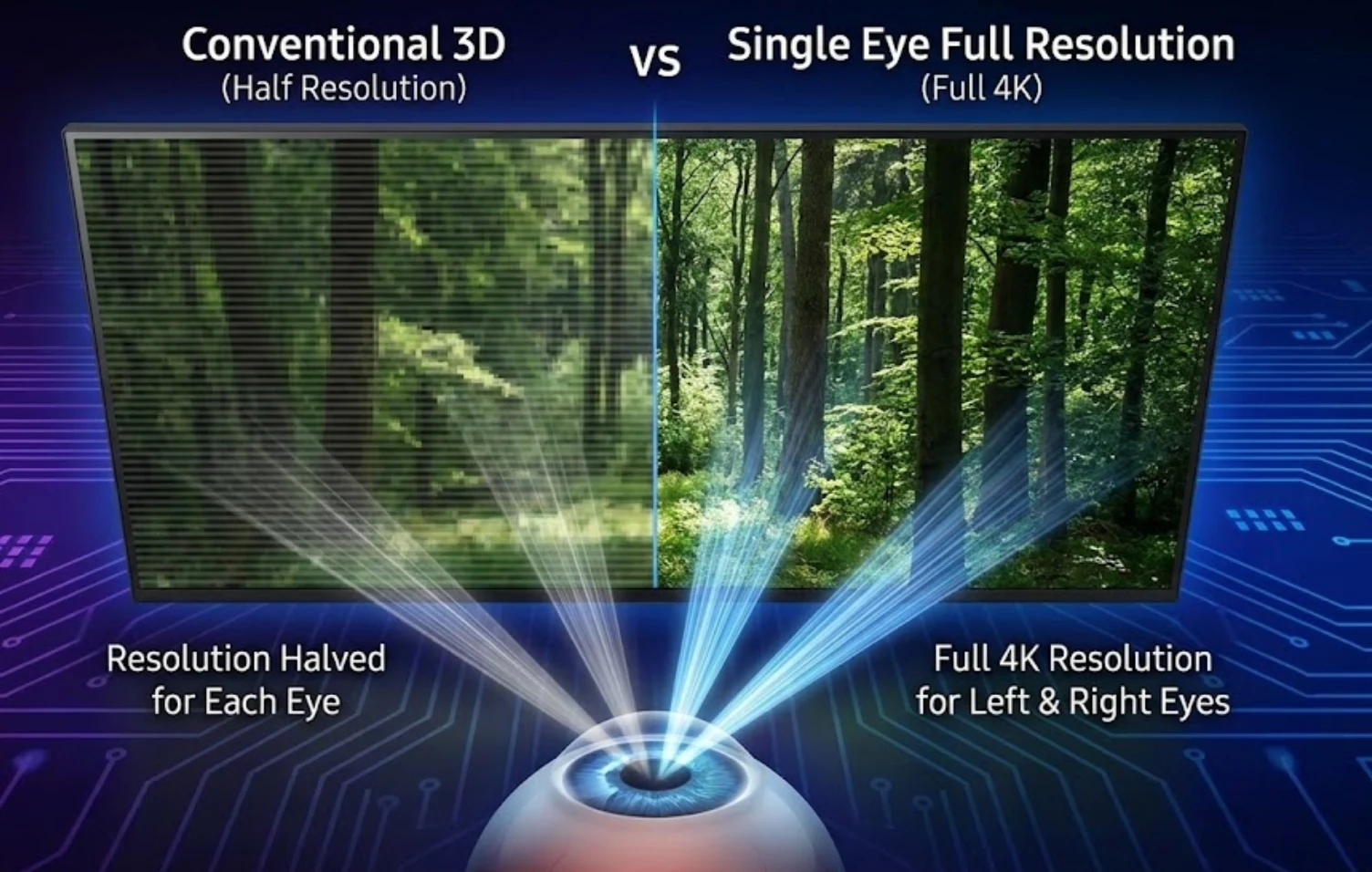

単眼フル解像度表示
左右それぞれにフルサイズの映像を表示します。
解像度を分割する方式ではありません。
細かい文字や設計図、データ表示など、高精細表示が求められる用途に適しています。
02

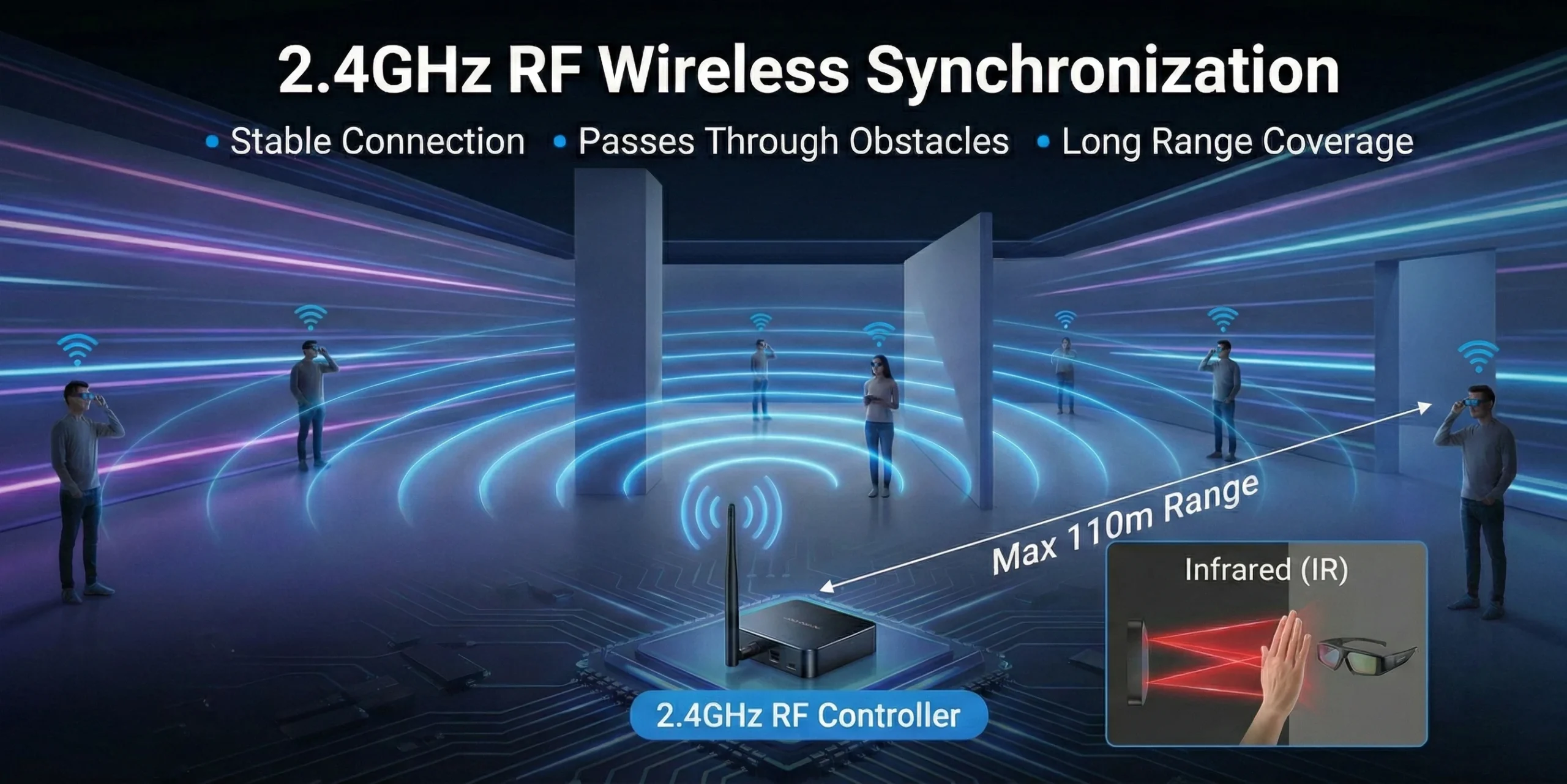

2.4GHz RF無線同期
本システムは赤外線ではなく、2.4GHzのRF無線方式を採用しています。
- 最大約110m通信
- 広範囲カバー
- 遮蔽の影響を受けにくい
大型空間や常設用途に適した方式です。
03
120Hz以上の高速表示
LEDディスプレイが左右映像を高速で交互表示します。
滑らかで自然な立体映像を実現します。
※120Hz以上対応LEDが必要です。
04

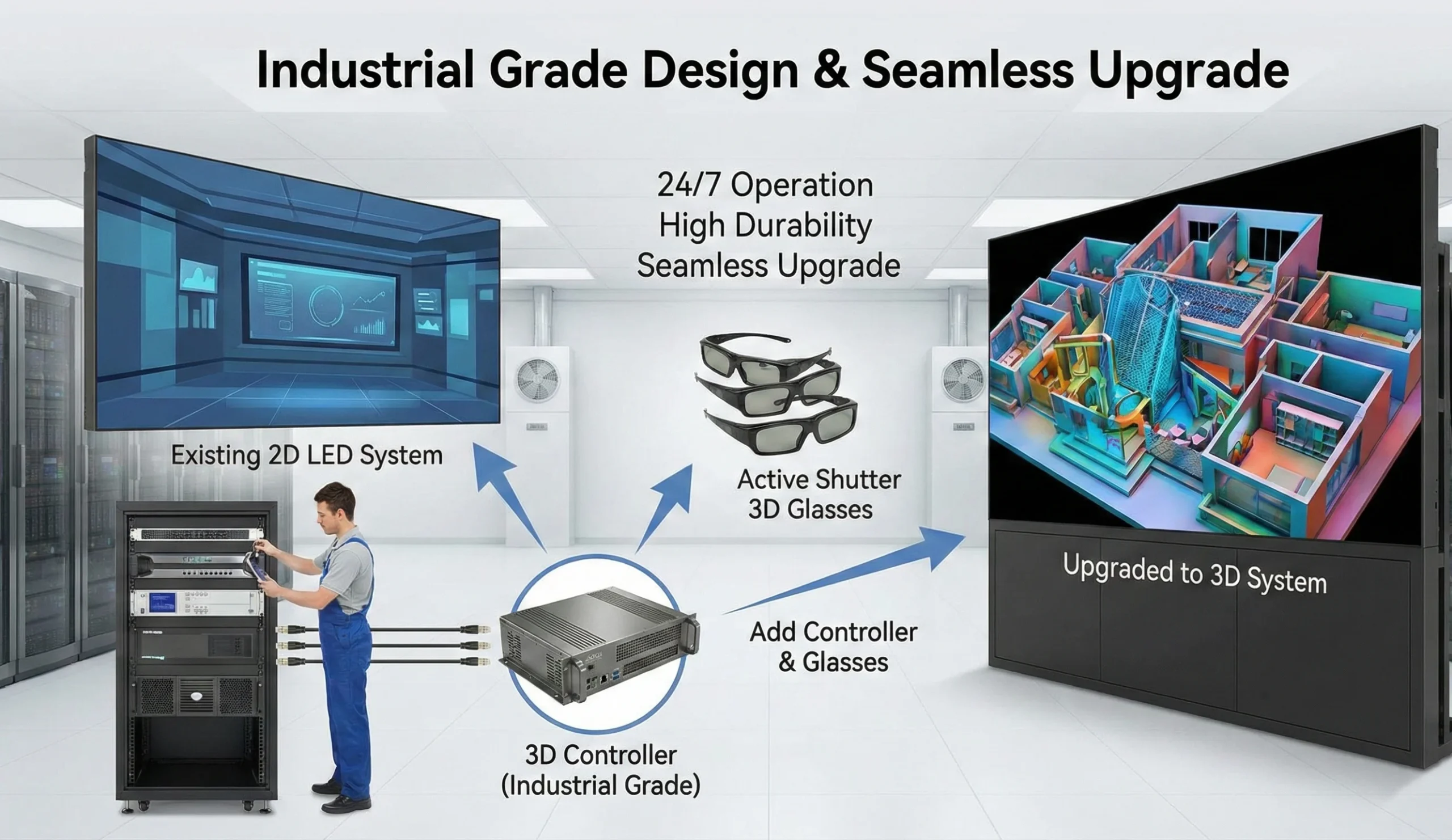

工業用途対応設計
本システムは赤外線ではなく、2.4GHzのRF無線方式を採用しています。
- 動作温度 -20℃～70℃
- 24時間運用想定
- 大型画面対応設計
イベント用途ではなく、常設用途を想定した構成です。

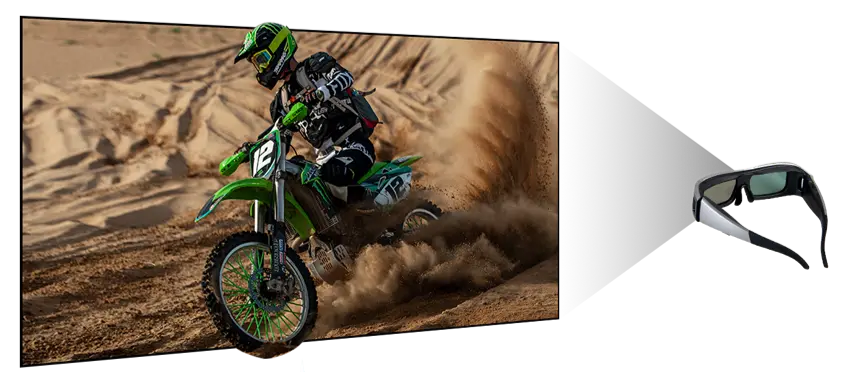

アクティブ方式の仕組み
専用メガネを使用する方式です。
裸眼3Dではありません。
映画館3D・パッシブ方式との違い
偏光方式（パッシブ方式）
映画館で多く採用されている方式です。
- メガネが軽く電源不要
- 大量配布に向いている
ただし構造上、左右の映像を分割するため単眼解像度が制限されます。
ギガテック方式（アクティブRF方式）
- 左右それぞれにフル解像度表示
- RF無線による安定同期
- 大画面・業務用途向け設計
用途と設計思想が異なります。
システム構成
本システムは以下で構成されます。
- X20-3D 4Kビデオコントローラー
- RF同期信号発信機
- アクティブシャッター式3Dメガネ
- 120Hz以上対応LEDディスプレイ
X20-3D 主な仕様
- 4K@60Hz入力（DP / HDMI）
- 最大約1300万画素出力
- 最大幅16384ピクセル
- 6画面表示対応
- 12bit色深対応
- 4:4:4色度対応
- P3色域対応
- 動作温度 -20℃～70℃
高度可視化インフラの
適用領域
高精細で安定した表示が求められる
用途を想定しています。
企業意思決定／
デジタルツイン可視化
設計データや設備構成、シミュレーション結果を3Dで立体的に共有。 複雑な情報を会議の場で直感的に把握し、認識のズレを最小化します。
レビューから合意形成までのプロセスを短縮し、意思決定の精度とスピード向上を支援します。
博物館・科学館／
没入型展示
文化財や歴史構造物を立体的に再現し、 来館者が“体験する展示”へと進化させます。
奥行きと臨場感を活かした没入演出により、理解促進と記憶定着を高める展示環境を実現します。
医療／産業トレーニング用途
人体構造や設備内部構造を立体表示し、実践に近い環境でのシミュレーション教育を可能にします。
空間的理解を促進し、技能習得の効率化と精度向上を支援します。
実写×立体映像統合シアター／
拡張現実ライブ空間
実在するアーティストと立体映像を融合。高精細3D表示とリアルタイム演出制御により、ステージ空間そのものを拡張します。
現役バンドと立体再現アーティストの共演など、時代や次元を超えたライブ体験を構築。
AR技術との連動により、観客が“体験に参加する”次世代型エンターテインメントを実現します。
導入前にご確認ください
- LEDが120Hz以上に対応しているか
- 現在の制御方式
- 設置環境
- 同時視聴人数
- 2D表示との併用有無
仕様確認の上、最適構成をご提案いたします。
導入までの流れ
導入可能か確認したい方は、お気軽にご相談ください。
